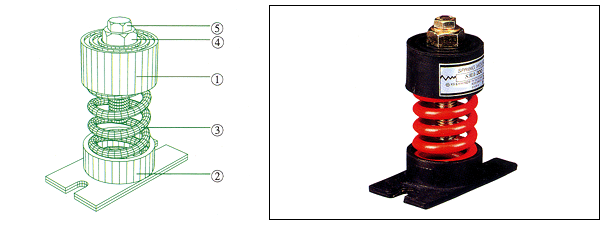

NO. 품 명 재 질 규 격 1 UPPER SPRING CAP CR KS M 6617 SS41 KS D 3503 2 LOWER SPRING CAP BASE PLATE CR KS M 6617 SS41 KS D 3503 3 COIL SPRING SUP9 KS B 2402 HSW3 KS B 2403 4 LEVEL BOLT SS41 KS B 1002 5 CAP SCREW SS41 KS B 1002

특성

■ 개방형 스프링마운트로서 주로 부가하중과 같이 사용되며 설치가 쉽고 스프링의 정적변위를 눈으로 확인할수 있어 설치후의 상태를 점검하기가 쉽다. 별도의 가이드없이 상부캡과 하부캡 사이에 스프링이 놓이며 하부캡은 앵커볼트용 HOLE이 준비된 BASE PLATE와 한 몸체로 되어 있고 캡의 내부는 STEEL PLATE가 삽입되어 있으며 마운트의 상부에는 조절볼트, 캡 SCREW 및 WASHER로 구성된 레벨조정용 볼트가 달려 있다. 스프링의 외경은 안정성을 고려하여 적정 하중시의 스프링 높이와 관련하여 DS ≥ 0.8HS (DS= 스프링외경, HS = 스프링의 하중시 높이)로 설계되어 있고 적용하중별로 코드화하여 도장하였으므로 구분이 쉽다.

용도 ■ 펌프 방진가대의 방진용 ■ 송풍기의 방진용 ■ 공조기의 방진용 ■ 기타 수평반력이 작은 장비의 방진용

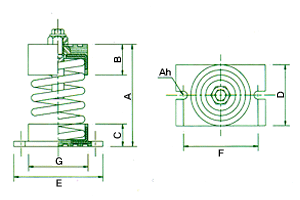

DINENSION & SELECTION GUIDE BY LOADS

TYPE 적용 하중 (kgf) 스프링 상수 (㎏f/㎜ ) 변위량 (mm) COLOR DINENSION(mm) A B C D E F G Ah 조절 BOLT CAP SCREW SMA- 50 50 2.0 25 RED 104 40 26 57 90 78 53 11 M16x60 M10x25 SMA- 100 SMA- 150 SMA- 200 SMA- 300 100 150 200 300 4.0 6.0 8.0 12.0 25 BLUE BROWN WHITE ORANGE 135 40 30 70 129 100 70 13 M20x90 M12x25 SMA- 500 SMA- 750 500 750 20.0 30.0 25 GREEN BLACK 135 40 36 84 149 120 84 13 M20x90 M12x25 SMA- 1000 1000 40.0 25 YELLOW 137 40 36 84 149 120 84 13 M20x90 M12x25
