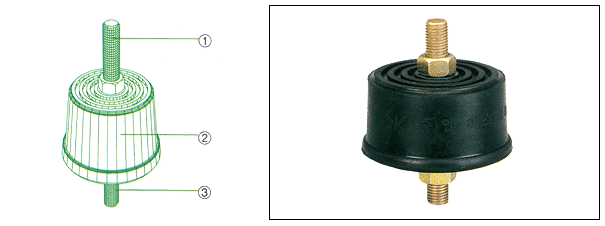

NO. 품 명 재 질 규 격 1 LEVEL BOLT SS41 KS D 1001 2 RUBBER CR KS M 6617 3 LOWER BOLT SS41 KS M 6617

특성

■ 원통형의 고무마운트로서 내부에는 상하로 보강 PLATE가 내장되어 있으며 충격력에 따른 진동 및 고체음의 절연에 우수한 효과를 발휘할 수 있다. 마운트의 재질은 내유성, 내오존성등이 우수한 CR(NEOPRENE) 계통의 합성고무로 제작되었으며 마운트 하부에 설치용 볼트가 달려있어 설치하기가 용이하다.

용도 ■ 소용량의 펌프, 송풍기, 공조기의 방진용 ■ 기타 기진력이 작은 장비의 방진용

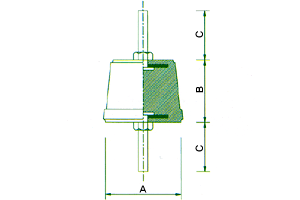

DINENSION & SELECTION GUIDE BY LOADS

TYPE 적용 하중 (kgf) 경도 (A) 스프링 상수 (㎏f/㎜ ) 변위량 (mm) DINENSION(mm) A B C BOLT YA- 40 40 60±5 14 5.0 55 38 27 M10 YA- 55 55 60±5 18 5.5 64 50 37 M12 YA- 75 75 60±5 33 5.5 90 50 37 M12 YA- 100 100 60±5 55 5.5 105 50 37 M16
