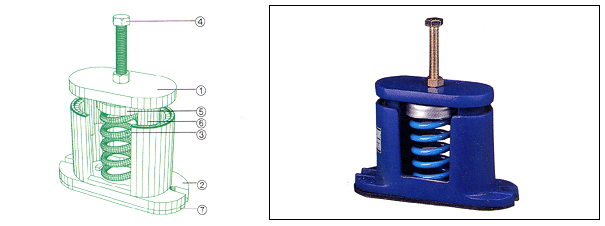

NO. 품 명 재 질 규 격 1 UPPER HOUSING GC KS D 4301 2 LOWER HOUSING GC KS D 4301 3 COIL SPRING SUP9 KS B 2402 HSW3 KS B 2403 4 LEVEL BOLT SS41 KS B 1002 5 SPRING CAP SS41 KS D 3503 6 ANTI-FRICTIONER SPONGE - 7 NON SKID PAD CR KS M 6617

특성

■ 밀폐형 스프링마운트로서 상하부의 하우징 사이에 스프링이 놓인다. 하부하우징에는 앵커용 HOLE이 가공되어 있고 상부하우징에는 TAP가공이 되어 있어 레벨볼트와 너트로 구성된 레벨조정용 볼트 가이드홈이 있는 스프링 캡이 있고, 상하부의 하우징 사이에는 장비운전시 발생되는 상하좌우의 상태변위에 의한 마찰을 줄여주고 어느정도의 감쇠효과를 기대할 수 있는 ANTI-FRICTIONER가 부착되어 있다. 하우징의 바닥에는 일종의 서징효과에 의한 고주파 전달현상을 갖는 스프링의 단점을 보완하기 위한 목적으로 CR PAD가 부착되어 있다. 스프링은 적용 하중별로 코드화 하여 도장하였으므로 구분이 쉽다.

용도 ■ 펌프, 냉동기, 콤프레셔, 발전기의 방진용 ■ 송풍기의 방진용 ■ 공조기의 방진용 ■ 기타 수평반력이 큰 장비의 방진용

DINENSION & SELECTION GUIDE BY LOADS

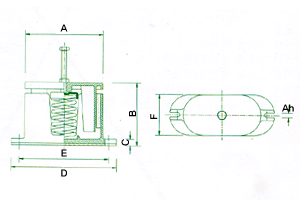

TYPE 적용 하중 (kgf) 스프링 상수 (㎏f/㎜ ) 변위량 (mm) COLOR DINENSION(mm) A B C D E F Ah 조절BOLT SMB- 50 SMB- 100 50 100 2.0 4.0 25 RED BLUE 105 103 12 143 120 57 10 M10x75 SMB- 150 SMB- 200 SMB- 300 150 200 300 6.0 8.0 12.0 25 BROWN WHITE ORANGE 149 135 16 208 170 76 12 M12x75 SMB- 500 SMB- 750 SMB- 1000 500 750 1000 20.0 30.0 40.0 25 GREEN BLACK YELLOW 172 146 17 232 200 92 12 M16x80 SMB- 1500 SMB- 2000 1500 2000 60.0 80.0 25 BLACK YELLOW 248 147 17 304 270 92 12 M16x80
