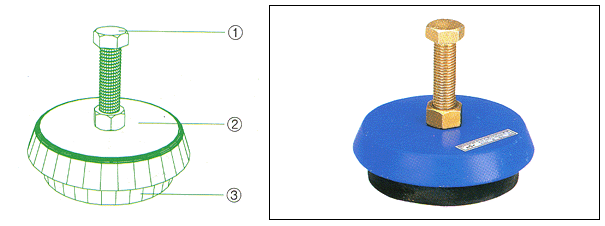

| NO. |
품 명 |
재 질 |
규 격 |
| 1 |
LEVEL BOLT |
SS41 |
KS D 1002 |
| 2 |
HOUSING |
SS41 |
KS D 3503 |
| 3 |
RUBBER |
CR |
KS M 6617 |
|
특성 |
| |
| ■ |
하우징은 견고한
STEEL PLATE로 제작되었고 중앙부에는 기계에 간단히 부착하여 레벨을 조절할 수 있는 볼트가 부착되어 있다.
고무의 바닥면은, 충격진동, 및 고체음을 절연으로 기초 바닥면과의 미끄럼을 방지할 수 있도록, 원형의 요철로 설계되어
있다. 각종 공작기계의 진동이 기초로 전달되는 것을 가장 경제적으로 막아주며, 장비자체의 진동에 의한 진동가속도를
줄여서 장비의 수명을 연장시킬 수 있는 방진장치이다. |
|
| |
|
| |
용도
| ■ |
프레스, 단조기등 충격발생
기계의 방진용 |
| ■ |
사출기, 인쇄기계, 선재가공기,
비상발전기, 변압기등 각종 산업기계의 방진용 |
| ■ |
선바느 연삭기, 밀링 M/C등
공작기계의 방진용 |
|
 |
|
| |
|
DINENSION & SELECTION GUIDE BY LOADS |
| TYPE |
적용하중(kgf) |
경도(A) |
스프링상수
(㎏f/㎜ ) |
변위량(mm) |
DINENSION(mm) |
| A |
B |
BOLT |
| YL- 400 |
400 |
60±5 |
115 |
3.5 |
120 |
44 |
M12 |
| YL- 800 |
800 |
60±5 |
229 |
3.5 |
160 |
42 |
M20 |
| YL- 2000 |
2000 |
60±5 |
572 |
3.5 |
230 |
65 |
M24 |
|
| |
|
| |
| |
| |
|
|
